Ultraschallsensoren

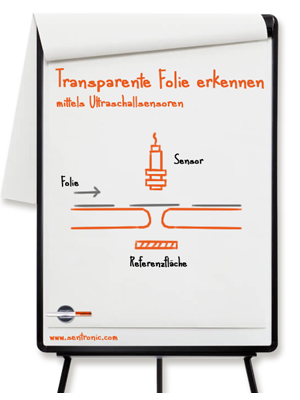

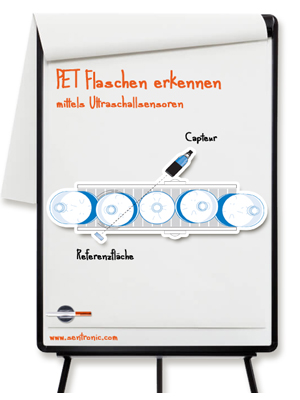

für transparente und unförmige Objekte

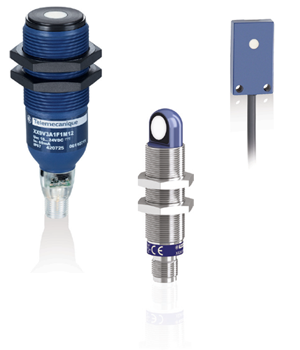

Ultraschall Sensoren
Nutzen Sie die Vorteile dieser aussergewöhnlichen Technik




Funktionsprinzip

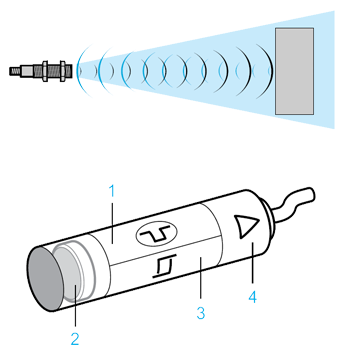

Das Prinzip der Ultraschallsensoren basiert auf der Zeitmessung zwischen dem Sendezeitpunkt einer Schallwelle (Druckwelle) und dem Empfangszeitpunkt ihres Echos (reflektierte Schallwelle). Angeregt durch den Hochspannungsgenerator (1) erzeugt der Ultraschallwandler (Sender-Empfänger) (2) ein Ultraschallsignal (je nach Gerät zwischen 200 und 500 kHz), das sich mit Schallgeschwindigkeit in der Umgebung ausbreitet. Trifft die Ultraschallwelle auf ein Objekt, wird sie reflektiert (Echo) und zum Wandler zurückgeschickt. Ein Mikroprozessor (3) analysiert das empfangene Signal und misst die Zeit zwischen gesendetem Signal und Echo, indem er die gemessene Zeit mit den voreingestellten oder durch Teach-in gespeicherten Zeiten vergleicht, und steuert die Ausgangsstufe (4). Die Ausgangsstufe steuert einen Transistorausgang (PNP oder NPN), der einem Schließer NO oder einem Öffner NC (Objekt vorhanden) entspricht.
Die Ultraschallsensoren bestehen aus
1 einem Hochspannungsgenerator
2 einem piezoelektrisch betriebenen Ultraschallwandler
3 einer Signalverarbeitungsstufe
4 einer Ausgangsstufe


Gute Gründe, welche für Ultraschallsensoren sprechen
Ultraschallsensoren ermöglichen eine berührungslose Erfassung aller
Arten von Objekten in rauen, industriellen Umgebungen, ungeachtet:


• des Werkstoffs (Metall, Kunststoff, Holz, Karton usw.),
• des Aggregatzustands (fest, flüssig, pulverförmig, pastös, usw.),
• der Farbe,
• des Grades an Transparenz.

Eine Technologie, die Ihren individuellen Anforderungen gerecht wird!
Langstrecken-
Näherungssensor


Dank der Nutzung der Ultraschalltechnologie können größere Schaltabstände erzielt werden. Der neue Ultraschallsensor OsiSense XXV18 ermöglicht die Erfassung im Abstand von 0 bis 50 mm (d.h. 2,5 mal mehr als ein induktiver Sensor), ungeachtet der Umgebung oder des Objektwerkstoffes und der Farbe.

2,5x
Schaltabstand gegenüber Induktivsensor


Wer ist Telemecanique?

Telemecanique Sensors blickt auf einen großen Erfahrungsschatz von mehr als 90 Jahren im Thema industrielle Automatisierung und Sicherheitstechnik zurück. Seit je her stehen unsere Produkte für maximale Zuverlässigkeit und Robustheit, wie es kein anderes Produkt auf dem Markt tut. Unser Ziel ist es Ihr Leben dahingehend zu vereinfachen, dass Sie sich auf Ihre Kernkompetenzen und die Performance Ihrer Maschinen fokussieren können. Daher bauen wir bei der Entwicklung und der Produktion unserer Produkte auf feste Werte: Simplizität und Modularität, einfache Auswahl, einfache Installation und einfache Wartung.

PC-Programmierbare Serie
Mit den neuen, programmierbaren Ultraschallsensoren von Telemecanique bieten sich viele neue Möglichkeiten, die Sensoren exakt auf die eigenen Bedürfnissen anzupassen.
Einfache Konfiguration für einzigartige Applikationen
Die Programmiersoftware erlaubt es, mehr als 20 Parameter anzupassen. Die Parameter können zusätzlich als übersichtliches PDF gesichert und ausgedruckt werden.
Echtzeit Darstellung der aktuellen Situation
Eine der besten Funktionen der neuen Software ist die Fähigkeit, die Auswirkungen der Parameter auf den Sensor zu stören und zu visualisieren. Die Funktion "Echo-Display" zeigt die exakte Position von falschen Echos an. Die Aufzeichnungsfunktion kann die Werte der Echos über längere Zeiträume aufzeichnen. Diese können als Excel File zu weiteren Diagnosezwecken exportiert werden.
Schnelle Duplikation programmierter Einstellungen
Optimale Parameter, welche für eine Applikation passen, können gespeichert und auf andere Sensoren derselben Referenz geladen werden. Diese Funktion reduziert Zeit und Aufwand.

Unterlagen herunterladen
Zu den Artikel

Ich habe Fragen


Ultraschallsensoren Auswahl
