Savoir-faire des capteurs

pour un démarrage sûr et pour clarifier les incertitudes


Sur cette page, vous trouverez les informations de base sur les capteurs. Ces informations vous aideront à prendre les bonnes décisions. L'information est simple et clarifiée par des dessins.
Bien entendu, nos techniciens sont toujours disponibles pour toute question ou explication complémentaire via LiveCall, chat, e-mail ou téléphone.

La différence entre PNP et NPN

La désignation PNP et NPN pour les capteurs n'a rien à voir avec la fonction (par exemple normalement fermé ou normalement ouvert) du capteur! Il s'agit du câblage du transistor de sortie. Un capteur PNP peut donc avoir la fonction NO (normalement ouvert) ou NF (normalement fermé).
PNP Ausgang
NPN Ausgang
Sortie de commutation PNP
Sortie de commutation NPN
La charge à la sortie de commutation est connectée à GND comme point de référence. Lorsqu'un changement de signal se produit en raison de l'atténuation du capteur, la tension d'alimentation (U+) est "commutée". Le courant peut circuler de U+ à travers le transistor et à travers la charge jusqu'à GND.

La sortie de commutation PNP est préférée en Europe.
La charge à la sortie de commutation est connectée contre U+ comme point de référence. Lorsqu'un changement de signal se produit en raison de l'atténuation du capteur, la masse (GND) est "activée". Le courant peut circuler de U+ à GND en passant par la charge et le transistor.

La sortie de commutation NPN est utilisée de préférence en Asie et en Amérique du Nord.

Contacts normalement ouverts, normalement fermés et de changeurs
La fonction de commutation d'un capteur est définie par les termes normalement ouvert (NO), normalement fermé (NF) et contact inverseur (NO/NF).



Ausgang Schliesser

Ausgang Öffner
Ausgang Wechsler



Normalement ouvert (NO)

Normalement fermé (NF)
Inverseur (NO/NF)
Un contact normalement ouvert établit la connexion électrique lorsque le capteur est amorti. À l'état de repos, la connexion est ouverte et aucun courant ne circule.

Un contact normalement fermé sépare une connexion électrique lorsque le capteur est amorti et est fermé à l'état de repos.
Avec un contact inverseur, la connexion est commutée sur un autre contact lorsque le capteur est amorti. Lorsque l'amortissement est retiré, la connexion revient au contact normalement fermé.
Fonctions des capteurs
Tous les capteurs ne sont pas identiques. Chaque application nécessite le bon type de capteur. Les différents modèles présentent des avantages et des inconvénients différents. Nous expliquons ici la fonction des différents types de capteurs et leurs avantages.
Triangulation, suppresseur d'arrière-plan
Les objets à réflexion diffuse sont détectés dans la plage de commutation définie. Les arrière-plans ou les objets situés en dehors de la zone de commutation sont effacés électroniquement.
Funktion Hintergrundausblender
Avantages des suppresseur d'arrière-plan

  • Détecte les surfaces diffuses dans le champ de détection
  • Peu d'influence des différences de couleur
  • Les objets en dehors de la plage de réglage ne sont pas détectés

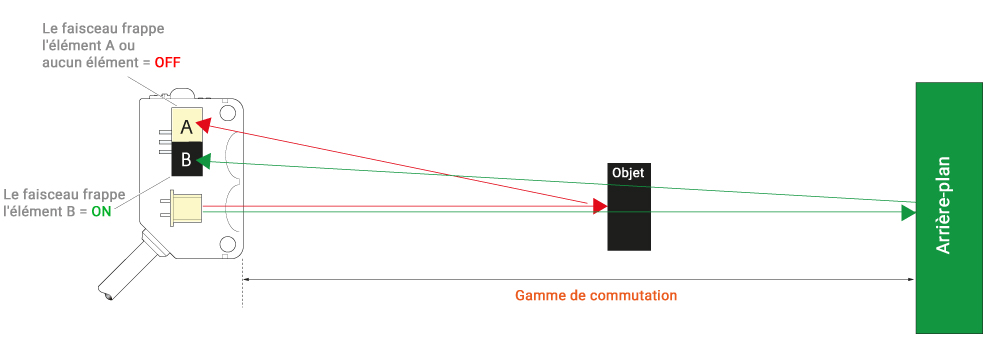

Triangulation, suppresseur de premier plan
Le capteur est réglé sur une surface de référence. La fenêtre de commutation se trouve à proximité de la surface de référence. L'objet bloque cet axe optique, le capteur commute.
Funktion Vordergrundausblender
Avantages des suppresseur de premier plan
  • Distance de référence définie
  • L'état de surface n'a aucune influence
  • La non-uniformité des objets n'a aucune influence
  • Pas de distance rapprochée
  • Détecte les surfaces réfléchissantes

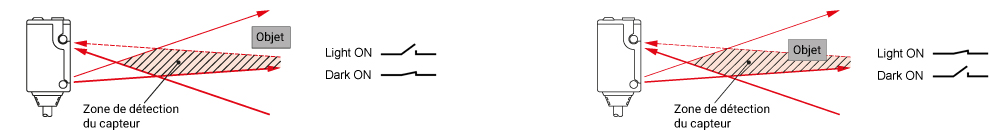

Capteur convergent
Les capteurs convergents détectent les objets uniquement dans une certaine distance de détection (zone).
Konvergenttaster Funktion
Avantages des Konvergenttastern

  • Capteur à courte distance
  • Plage de détection définie
  • L'état de la surface a peu d'influence
  • Principalement des dessins de très petite taille

Barrières lumineuses
Les barrières lumineuses sont toujours composées d'un émetteur et d'un récepteur et peuvent couvrir de manière fiable de grandes distances. Le faisceau lumineux bien focalisé peut pénétrer la poussière et le brouillard. Le faisceau lumineux doit être clairement interrompu pour obtenir une situation de commutation fiable.
Funktion Lichtschranke
Avantages des barrières lumineuses
  • Longues distances
  • Pénétration de la pollution
  • Pas de distance rapprochée

Capteur rétroréflective
Les capteurs rétro-réfléchissants sont alignés et réglés sur un réflecteur défini. Ces capteurs sont également bien adaptés à la détection d'objets transparents.
Funktion Reflexlichtschranke
Avantages des capteur rétroréflective
  • seulement un câblage unilatéral
  • Détecte les objets transparents
  • Zone de commutation définie
  • Pas de distance rapprochée

Capteur diffus
Le capteur optique évalue la réflexion de la surface de l'objet. Selon le degré de réflexion, la distance de commutation est plus ou moins grande. En général, ces capteurs fonctionnent avec de la lumière infrarouge, du laser ou de la lumière rouge visible.
Diffustaster Funktion
Avantages des capteur diffus
  • Détecte la plupart des surfaces
  • Émetteur/récepteur dans un seul appareil
  • Pas de distance rapprochée

Capteur coaxial

Les capteurs diffus, les suppresseurs d'arrière-plan ou les capteurs rétroréfléchissants peuvent être influencés par d'autres éléments de conception à proximité. Il y a deux raisons principales à cela:

  • En raison du grand angle d'ouverture de l'émetteur, la lumière est réfléchie par d'autres parties de la structure. Le récepteur détecte le signal lumineux et commute!

  • Les éléments d'émission et de réception sont placés de manière constructive l'un au-dessus de l'autre dans le capteur. Cela signifie que l'émetteur ou le récepteur est toujours dans l'ombre.


En comparaison, le capteur LASER coaxiale a l'émetteur et le récepteur sur le même axe. Cela signifie que le faisceau et la lumière réfléchie peuvent atteindre le récepteur sur le même axe.

Optischer Koaxialtaster Prinzip
Avantages des capteur coaxial
  • Émetteur et récepteur sur un même axe
  • Peut détecter les trous et les lacunes
  • Très faible distance de proximité
  • Petit spot lumineux
