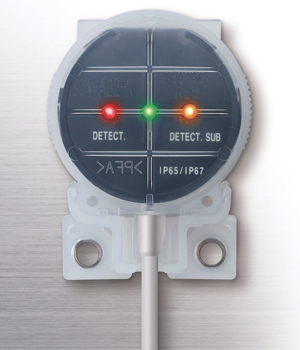

Der Sensor SQ4 kann mit seiner zweistufigen Überwachung zwischen einer leichten Leckage und einer vollständigen Bedeckung unterscheiden. Neben dem Standardtyp sind auch Versionen mit Gehäusen aus PFA erhältlich, die gegen gängige Chemikalien beständig sind.
Der Sensor kann auch autark ohne Steuergerät betrieben werden und kann damit auch bestehende Systeme ersetzen. Bis zu vier SQ4 Lecksensoren können an das Steuergerät SQ4-C11 angeschlossen werden und den Verdrahtungsaufwand mindern.
Eine Übersicht der Serien Je nach Anforderung und Einsatzgebiet eignen sich verschiedene Lösungen.
EX-F Serie
Einstufige Leckerkennung für Wasser und chemische Flüssigkeiten
SQ4 Serie
Zweistufige Leckerkennung für Wasser und chemische Flüssigkeiten
SQ4 + SQ4-C11
Sicherheitsrelevante, zweistufige Leckerkennung für Wasser und chemische Flüssigkeiten
Einfache Leckageüberwachung Es wird kein zusätzlicher Kontroller oder Verstärker benötigt
Sichere Leckageüberwachung bis Kat 4, PLe, SIL3 mittels Safety Controller
Die Vorteile der SQ4 Serie

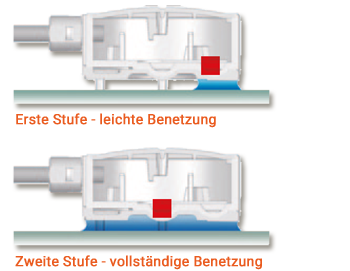

Zweistufiges System
Auf der Unterseite des Sensors sind zwei Detektoren, einer befindet sich vorne der andere im Zentrum.
Wenn nun eine kleine Menge Flüssigkeit an den Sensor gelangt, wird er vom vorderen Detektor als leichte Benetzung erkannt. Wenn die Menge an Flüssigkeit zunimmt, gelangt diese in die Mitte des Sensor und der zweite Detektor erkennt eine vollständige Benetzung.
Typische Applikation Leck Erkennung an einer Wafer "Wet Etching" Prozesslinie
