Berührende Messtaster

für µm genaues Messen

Schlanker
Kontaktsensor HG-S



Beim Einsatz in industriellen Anlagen, in denen Produktivität im Vordergrund steht, ist die absolute der inkrementalen Positionserkennung zu bevorzugen. Dadurch werden zuverlässige Messungen ohne wiederkehrende Nullpositionsfahrt möglich.

Der auf DIN-Schiene montierbare Messverstärker hat eine Ansprechzeit von nur 3ms. Eine 2-zeilige Digitalanzeige sowie eine graphische Anzeige erlauben ein einfaches Ablesen. An eine Mastereinheit lassen sich bis zu 15 Erweiterungseinheiten anschließen.

Der Sensor ist im Betrieb austausch- bzw. absteckbar
(hot-Swap-fähig). Dies ermöglicht den Sensorwechsel
ohne das Trennen der Spannung, der Sensor ist sofort
wieder einsatzbereit.
Die enorm kompakte Bauform (11 × 18 × 84.5mm)
und die sehr robuste Bauweise machen diesen Sensor
zu einem zuverlässigen, vielseitig einsetzbarem
Mess System.
Der Sensor widersteht 100 Millionen Gleitbewegungen
(Referenzwert) und hat eine maximale Auslenkung
der Spitze von höchstens 35µm!

Dank biegeresistentem Kabel kann der Sensor auch an beweglichen Maschinenteilen
eingesetzt werden.
Gleitlager mit Zweipunktauflage sorgen für
außergewöhnliche Unempfindlichkeit gegen seitliche Belastung.
Hohe Präzision: Der hochgenaue Sensorkopf besitzt eine Auflösung von 0,1µm und eine Messgenauigkeit von max. 1µm im gesamten sowie 0,5µm im eingeschränkten Messbereich.

Die hochauflösenden CMOS-Sensoren messen die Auslenkung durch Ablesen von Glasskalen mit unterschiedlichen Schlitzmustern an verschiedenen Lesepositionen. So sind selbst in Hochgeschwindigkeitsanwendungen genaue Messungen möglich. Auch mechanische Initialisierungsläufe beim Einschalten des Systems entfallen.

Vielseitiges und benutzerfreundliches Steuergerät
Intuitive Kreisanzeige, welche
eine direkte, visuelle Anzeige
der aktuellen Tendenz anzeigt.
Höher als
der max
Wert
Tiefer als
der min
Wert

LCD Display mit hohem
Kontrast für exzellente
Lesbarkeit von allen
Seiten.

Aktueller Messwert des
Sensorkopfes
Eingestellter Vorgabewert
Tastatur zur einfachen,
menügeführten Konfiguration
der Sensorparameter

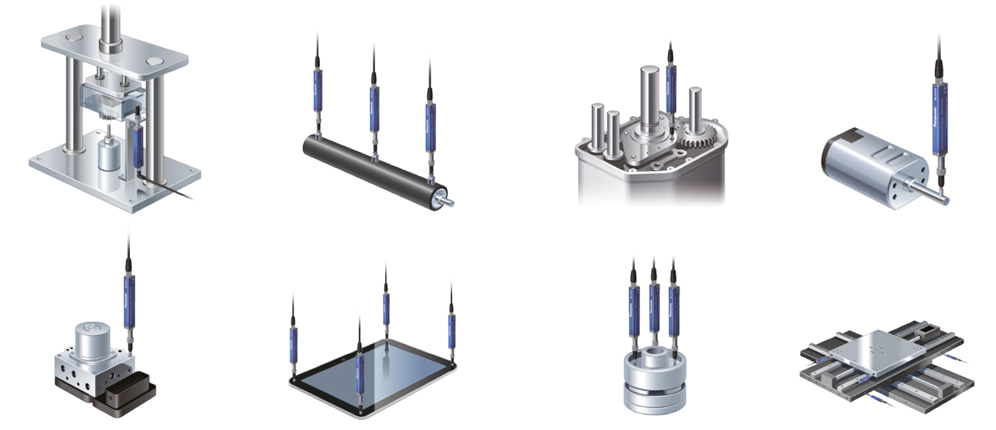

Panasonic Messdorn Messtaster Applikationen

Wer ist Panasonic?

Panasonic Electric Works aus Japan ist einer der wichtigsten Anbieter von Sensortechnik auf dem Weltmarkt. Seit mehreren Jahrzehnten konzentriert sich das Unternehmen auf Geräte für Automation und Maschinenbau. Mikroelektronik, LASER-Technik, Sicherheitstechnik usw. sind die täglichen Themen in den Forschungs- und Entwicklungslabors der Firma. Als besonderer Schwerpunkt stehen optische Sensoren klar im Vordergrund.




Eine Übersicht der Serie



HG-S1010

Standardtyp

› Auflösung 0,5 μm

› Messbereich 10 mm
HG-S1110

High-Precision Typ

› Auflösung 0,1 μm

Messbereich 10 mm
HG-SC101-P

Steuergerät (Master)

› 4...20 mA Ausgang

› 3x PNP Eingänge + 3x PNP Ausgänge
